3DTubeSoft

Innovative Rohrlösungen und Rohrbiegesoftware für die Qualitätskontrolle mit Funktionen zum Messen, Vergleichen, Korrigieren und Dokumentieren. Es bietet auch Kompetenzbereich Schläuche, 3D optische Inspektion taktile, Laser-Linie und Laser-Scan-Messmethoden.

Über das Produkt

Innovative Rohrlösungen und Biegerohrmesssoftware für die Qualitätskontrolle mit Funktionen zum Messen, Vergleichen, Korrigieren und Dokumentieren. Es bietet auch Kompetenzbereich Schläuche, 3d optische Inspektion taktile, Laser-Linie und Laser-Scan-Messmethoden.

  • Messen: 3D-Messsystem
  • Vergleichen: Best-Fit
  • Richtig: Für Biegemaschinen im Biegemaschinendatenformat
  • Dokumentation: 2D, 3D, Excel, PDF, DXF, Druck

Eigenschaften

Schnittstelle für MicroScribe-Laserscanner

Schnittstelle für CMM-Laserscanner

Punktwolken zu STL-Mesh

Automatische Rohrgeometrie aus IGES-Daten

Intuitiver Messprozess

Benutzerdefiniertes Layout

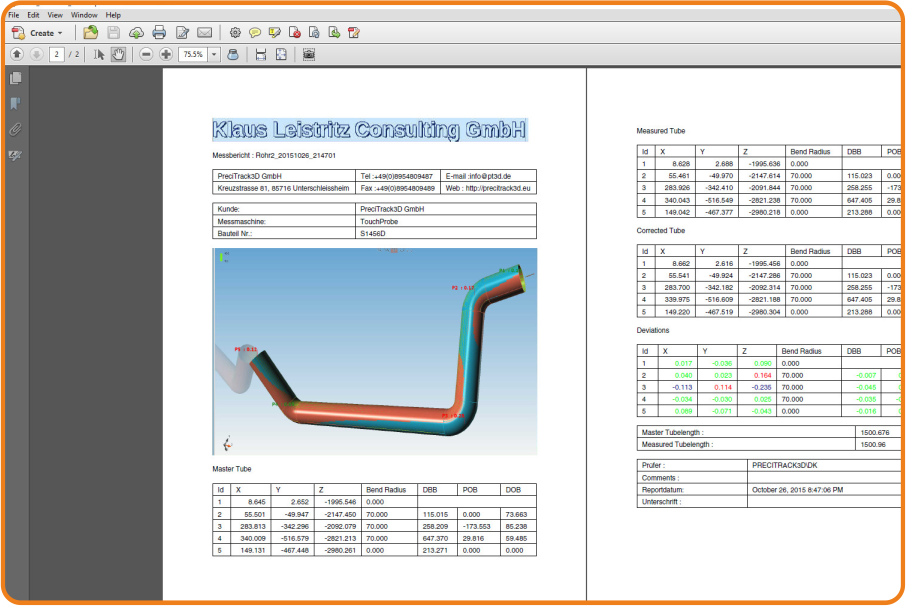

Direkte PDF-Berichterstellung

Schnittstelle für taktile Messungen (z.B. mit PRECI 3D GUN)

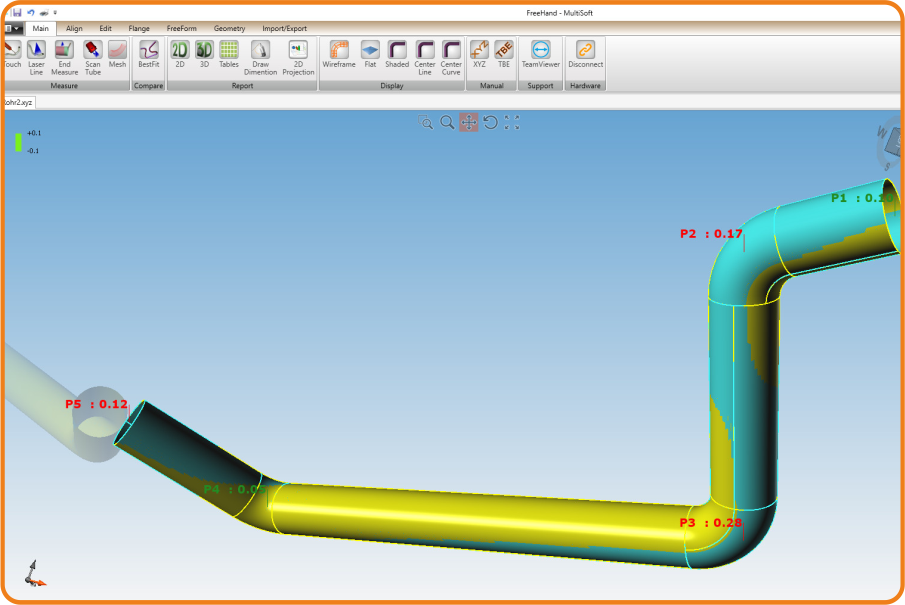

Automatische grafische Fehlervorschau auf dem Bildschirm

Kompatibel mit Windows Tablet

Unterstützte OS: Win 7 bis Win 10 (32 Bit und 64 Bit)

Funktioniert auf Desktop, Laptop, Tablet & Mobile Version

Beste Leistung

Unsere Kunden

Fotogalerie

Modul-Liste

Software-Module Starter Experte Feriform
Master- bzw. Konstruktionsdaten laden
Gemessenes Rohr einlesen
Neue Korrektur berechnen
Eigenschaften im Korrekturfenster definieren
Korrigiertes Rohr mit Korrekturdaten und Abweichungen
Reduzieren und Anpassen von Freiformdaten ohne Geometrieänderung
Ausdruck der Dokumentation/Fenster zur Festlegung der Prioritäten
Daten öffnen .TBE / .XYZ

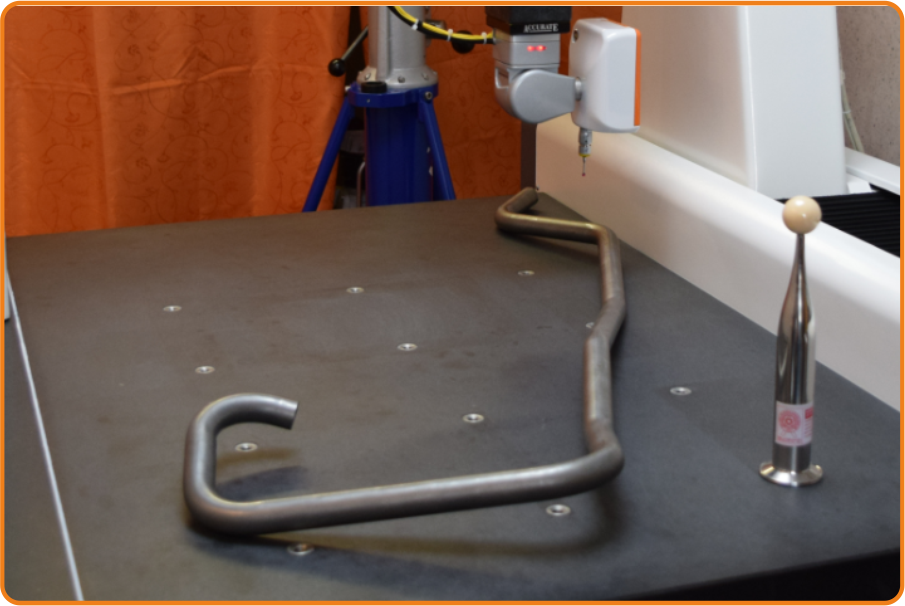

Taktil messen
Infrarot messen
Messen Laserlinie
Laserabtastung
Vorrichtungsfenster / Parameter für Vorrichtungselemente generieren
Prototypische Vorrichtung / Parameter für Vorrichtungselemente generieren
Eingabe von XYZ- und TBE-Daten (Rohr generieren)
Prüfen der Abweichung einzelner Punkte gegen Master-IGES in XYZ / kleine Fähnchen
Geometriemodule mit Bezug zu einer Rohrgeometrie
Bestflt-Master / gemessenes Rohr
Bestfit erweitert / mit einem Spedalpunkt
Datentabelle / Änderungen in XYZ mit A/B-Verschiebung
Datentabelle / Änderungen nur in TBE, ohne A/B-Verschiebung
Rohr allgemein laden, speichern, U-Biegung, Biegung in der Ebene
Freischalten verschiedener Datenformate zum Import in 3DTube-Soft XYZ und TBE

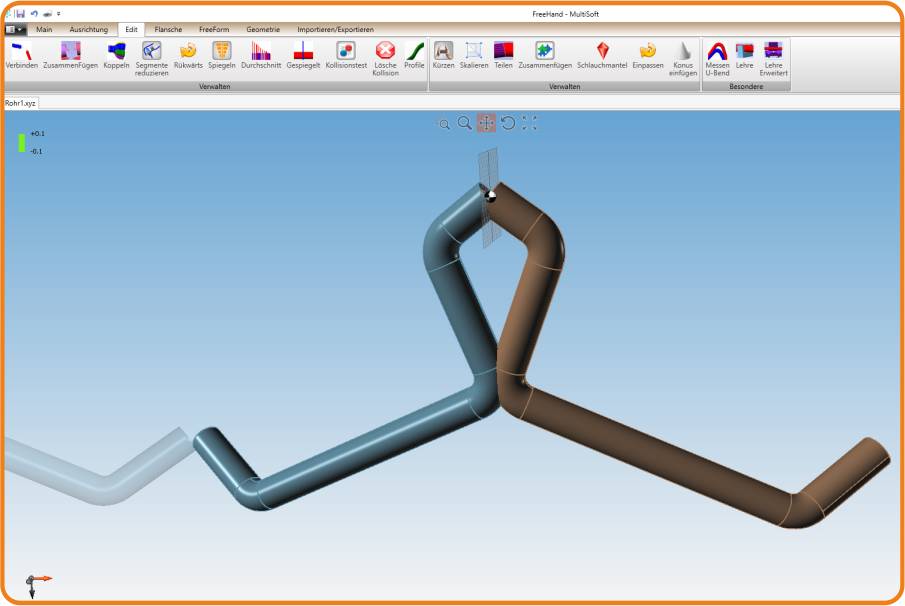

Kollisionen innerhalb von Rohren
Ändern der Rohrposition mit der Maus ohne Änderung des Koordinatensystems
Rohrwechsel mit verschiedenen Möglichkeiten der Auswahl
Rohrdokumentation / Prioritäten definieren / 1:1 Flachrohr
3D-Vermessung

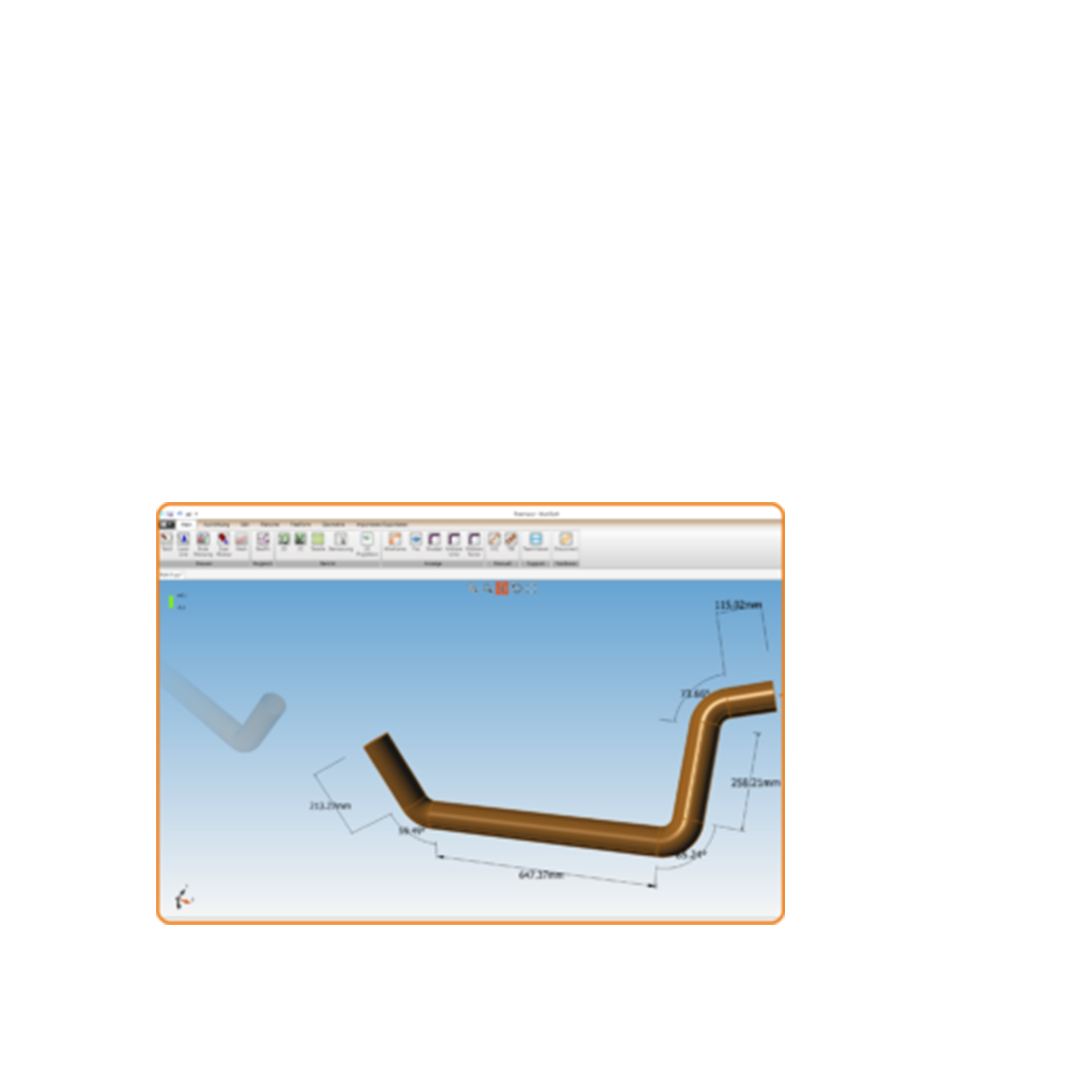

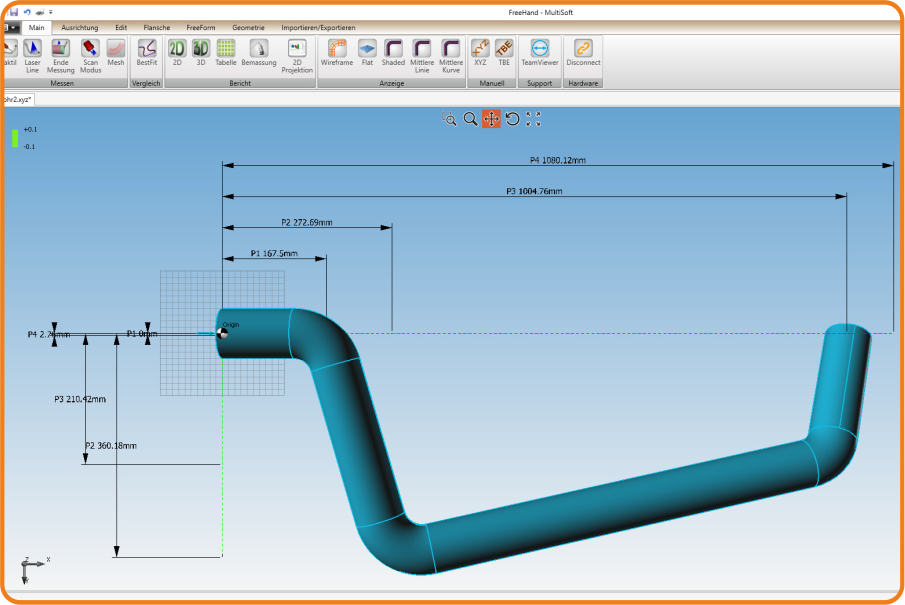

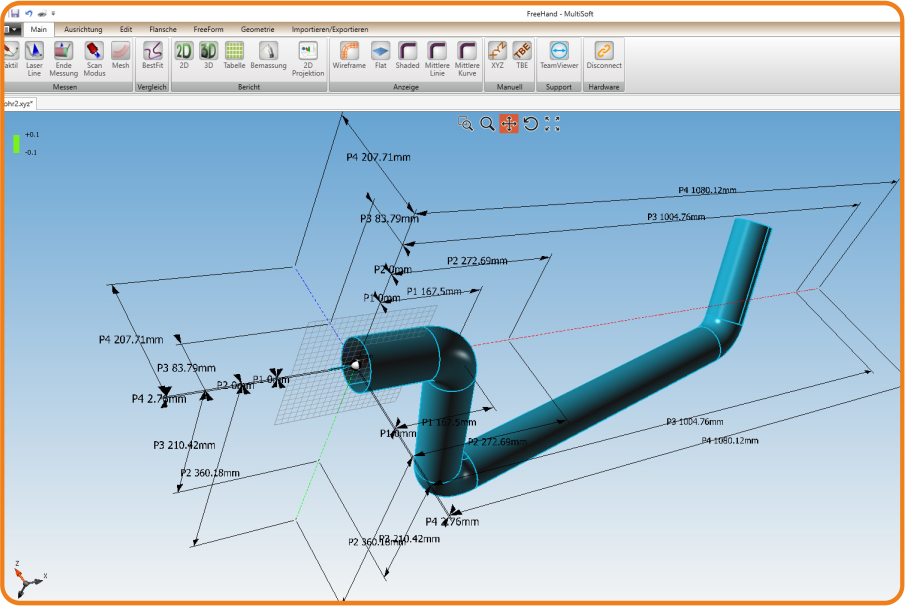

Benutzerdefinierte Bemaßung z.B. Winkeldokumentation
Excel-Import / Export
IGES-Rohrdatenkonverter / Import-Export
STL-Rohrdatenkonverter (Freihandscan)
STEP-Rohrdatenkonverter Import-Export
Design-Tool, freie Definition von Rohrkoordinaten in 3D
Messen und positionieren, Flansch ausrichten und dokumentieren
Freiform messen mit allen Rechenoperationen zur Korrektur
Radius messen
Messen der Ovalität in einer Biegung
RPS-Ausrichtung
Excel-Inspektionsbericht
Excel-Erstmusterbericht
Excel-Erstmusterbericht erweitert
Prüfen von Rohren mit Löchern gegen IGES
Kontrollierte automatisierte Messmethodik
Messplan / zeitnah kleine Biegewinkel
Virtuelle Vermessung mit Maus
